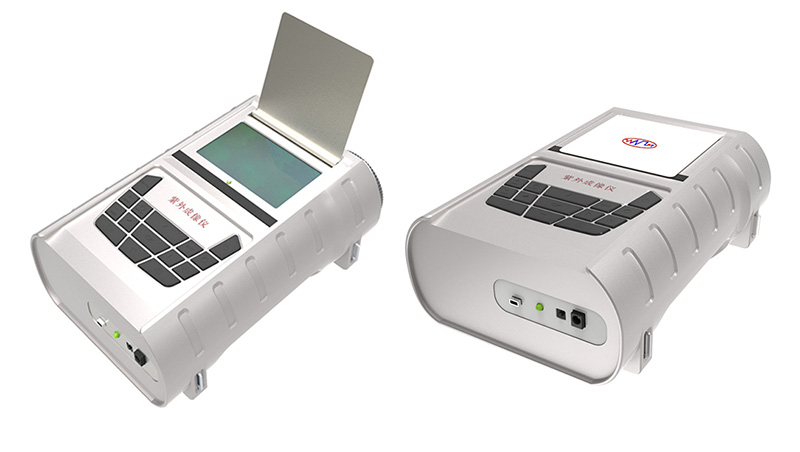

WNZW-01型紫外成像仪是由苏州微纳激光光子技术有限公司自主研发的全日盲紫外成像检测仪，可在日光条件下对高压设备放电点进行精确定位，各项性能指标均达到国内外领先水平，完全不受太阳的紫外线影响，检测时间不受限制，可以全天候进行电晕、电弧的检查、检测，适用于高压输电线路的巡检、高铁电气化设备安全性监测方面、变电站高压检修以及高电压科研等。该设备具有带电检测、非接触、测量结果直观、准确，有效检测高压设备早期缺陷，提高高压设备安全性。

产品应用：
● 用于检测高压变电站、输电线路以及发电设备的电晕放电现象

技术对比

全日盲紫外成像技术可远距离定位电网早期故障产生的放电现象，起到一个前期预警的作用，与传统的红外成像和超声监测手段对比如下：

监测方法	红外	超声	全日盲紫外
测量目标	局部发热点	电晕	电晕
探测性质	直接测量	间接测量	间接测量
探测距离	近距离	近距离	可大于100米
能否早期预警	否	否	能
能否确定位置	能	否	能
是否环境敏感	是	是	否

技术参数
紫外通道：

紫外光灵敏度	≤3×10-18watt/cm²
放电灵敏度	1.0pc 于10m距离处
波长	240 ～ 280nm
视场角	8°×6°
聚集	紫外光/可见光通道均可自动和手动聚焦
聚集范围	0.5m～∞
探测器类型	无衰减，全日盲，完全不受太阳光影
帧频	25Hz

可见光通道：

可见光灵敏度	0.1lux
变焦	30×光学变焦 + 12×数字变焦
视频分辨率	800×480

数据处理：

紫外光/可见光图像叠加处理	紫外光/可见光图像全屏完全重叠
紫外图像增强	数字滤波降噪，消除太阳光辐射影响
报警	光子数超标报警，透过声音报警
菜单	按键操作
位置信息	GPS
时间/日期	可设置，可保存
图像冻结	可冻结实时图像
分析报表软件	光子数计算，报表生成

储存功能：

视频格式	AVI
图片格式	JPEG
语音	语音注释，WAV格式
回放	视频、图片和语音，WAV格式
存储介质	视频、图片和语音
容量	8G SD卡，可扩展到32G ，8000图片, 4小时录像
数据下载	读卡器，或USB

电源系统：

功耗	≤10W
电池	可充电锂电池
电池工作时间	4小时连续工作（常温）
充电	在线充电（可使用交流适配器或12V汽车电源），或充电器
外接电源	交流电压110-240VAC,50-60HZ/9VDC 2A
省电模式	有

物理及环境参数

尺寸：	238×165×91mm
重量	≤2.5Kg(含电池)
工作温度	-20℃～ 55℃
存储温度	-25℃～ 60℃
湿度	≤95%（非冷凝）
电磁兼容	EN61000-6-4＆EN61000-6-2 FCC47CFR Part15 class A EN61000-4-8,L5
防护等级	IP54 （IEC60529)
振动	25G,IEC60068-2-29
冲击	2G,IEC60068-2-6
